Характеристики - Політний контролер (FC) Hobbyporter F405-WTE(Matek copy) (F405_WTE):
| Виробник | Hobbyporter |
|---|---|
| Країна виробництва | Китай |
| Вага | 22 г |
| Процесор | STM32F405RGT6 |
Опис - Політний контролер (FC) Hobbyporter F405-WTE(Matek copy) (F405_WTE):

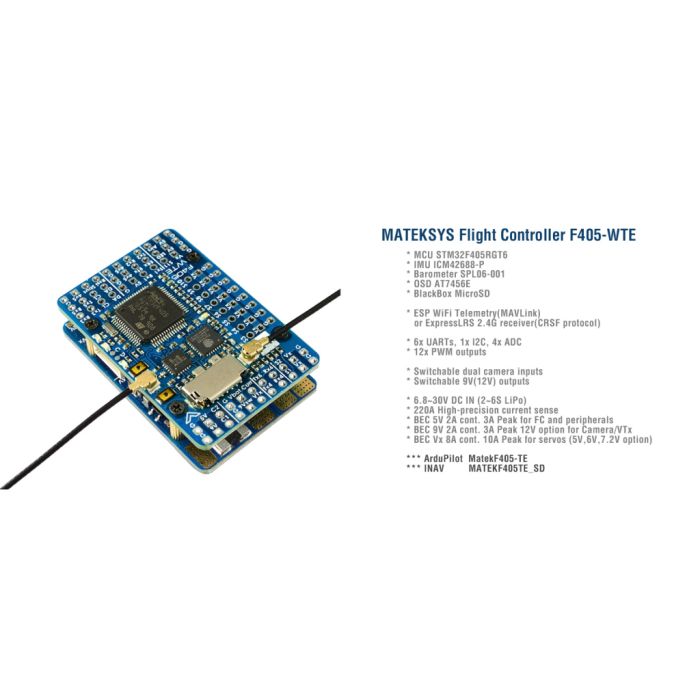

Специфікації FC
- MCU: STM32F405RGT6, 168 МГц, 1 МБ Flash
- IMU: ICM42688-P
- Баро: SPL06-001
- Екранне меню: AT7456E
- Blackbox: слот для карти MicroSD
- Телеметрія ESP WiFi (MAVLink, 14 дБм)
- Приймач ExpressLRS 2.4G (протокол CRSF, телеметрія 12 дБм)
- 6x UARTs, 1x Softserial_Tx option (INAV)
- 12 виходів ШІМ
- 1x I2C
- 4x ADC (VBAT, струм, RSSI, повітряна швидкість)
- Подовжувач USB/Beep з Type-C (USB2.0)
- Перемикач подвійних входів для камер
- 9 В (12 В) для перемикача живлення VTX
Прошивка FC
- ArduPilot: MatekF405-TE
- INAV: MATEKF405TE_SD (недоступно в конфігураторі INAV 4.x)
PDB
- Діапазон вхідної напруги: 6,8~30В (2~6S LiPo)
- 1x блок живлення ESC
- Дільник напруги батареї 1K:20K (Шкала 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
- Датчик струму: 220 A, 3,3 В ADC (Шкала 150 в INAV, 66,7 A/V в ArduPilot)
- Сенсорний резистор: 90A постійний, 220A пік
Вихід BEC 5 В
- Призначений для контролера польоту, приймача, екранного меню, камери, зумера, 2812 LED_Strip, зумера, модуля GPS, AirSpeed
- Постійний струм: 2 А, макс. 3 А
Вихід BEC 9В /12В
- Призначений для відеопередавача, камери, підвісу тощо.
- Постійний струм: 2 А, макс. 3 А
- Опція 12 В з перемичкою
- для стабільного виходу 9В/12В вхідна напруга повинна бути вище вихідної напруги +1В
Вихід BEC Vx
- Призначений для сервоприводів
- Напруга регулюється, 5 В за замовчуванням, 6 В або 7,2 В через перемичку
- Постійний струм: 8 А, макс. 10 А
- для стабільного виходу Vx вхідна напруга повинна бути > напруги Vx +1 В
Вихід BEC 3,3 В
- Призначений для модуля Baro / Compass і зовнішніх периферійних пристроїв 3,3 В
- Лінійний регулятор
- Постійний струм: 200 мА
фізичний

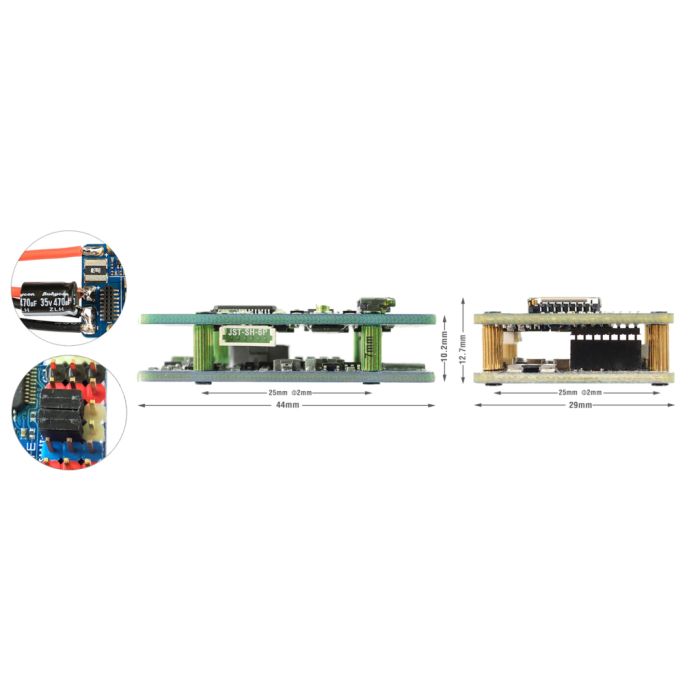

- Кріплення: 25 х 25 мм, Φ2 мм
- Розміри: 44 x 29 x 12,7 мм
- Вага: 22 г з адаптером USB/зумер

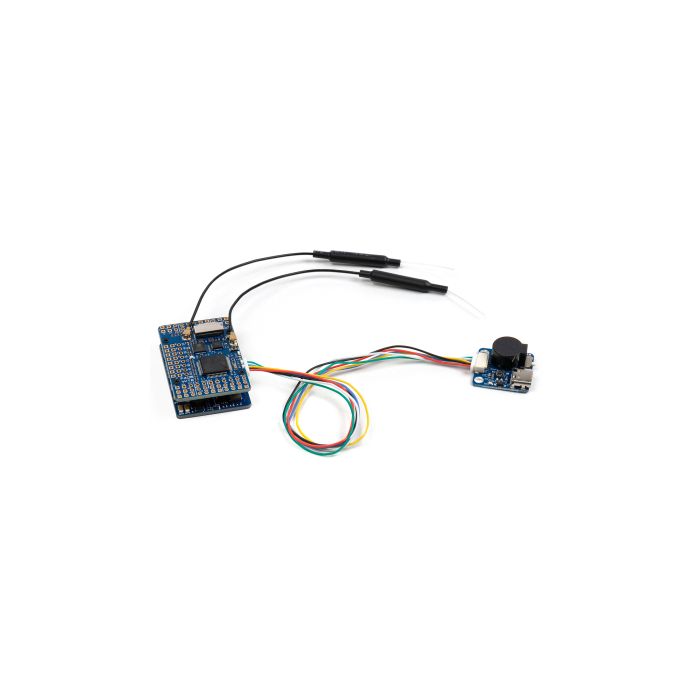

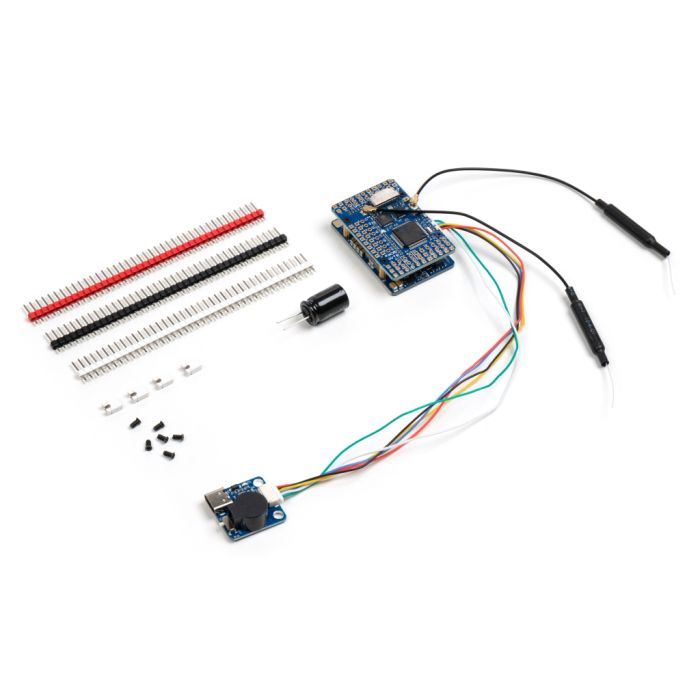

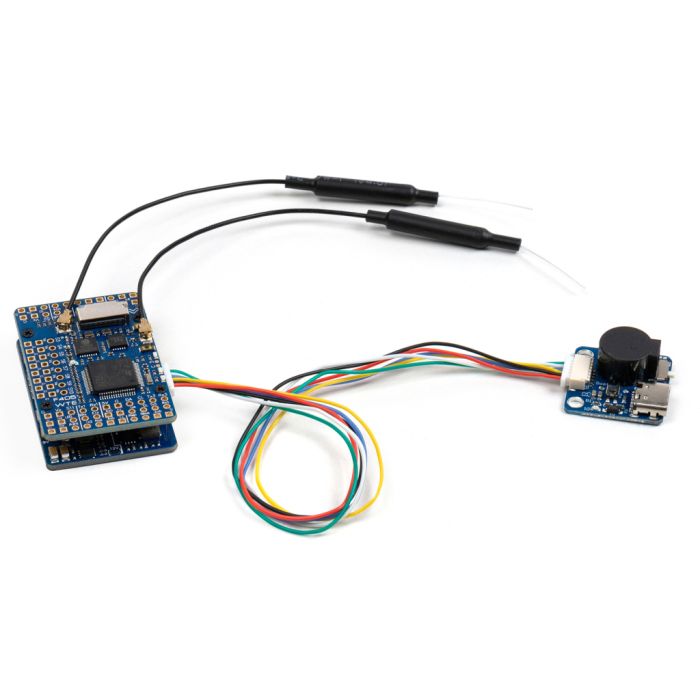

Комплектація
- 1x F405-WTE
- 1x USB(Type-C)/Beep (пасивний зумер) подовжувач + 20 см кабель JST-SH-6P до JST-SH-6P для USB-подовжувача.
- 2 антени IPEX-MHF1 2.4G
- 1x конденсатор Rubycon ZLH 35V 470uF
- Виводи Dupont 2,54 (плата постачається розпаяною)
